उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: CHUANQI ELECTRONIC INSTRUMENT
प्रमाणन: other
मॉडल संख्या: सीक्यू श्रृंखला
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 10 प्रतिशत
मूल्य: Quote according to demand
प्रसव के समय: 5 से 8 कार्यदिवस
Payment Terms: L/C, T/T
आपूर्ति की क्षमता: 100 पीसी/मुँह
प्रदर्शन: |
एलईडी डिजिटल ट्यूब डिस्प्ले की एक पंक्ति, उच्च दृश्यता |
उत्पाद का नाम: |
एकल-चरण स्मार्ट एमीटर |
विस्तार: |
इनपुट सिग्नल सीधे करंट और ट्रांसफार्मर से हो सकता है, और इनपुट पैरामीटर अनुपात को साइट पर प्रोग्राम |
वर्तमान मूल्यांकित: |
एसी5ए/एसी1ए |
तकनीकी सूचकांक - संचार इंटरफ़ेस: |
दो RS485 संचार पोर्ट, Modbus-RTU संचार प्रोटोकॉल |
आवेदन: |
पावर ग्रिड के लिए उपयुक्त, स्वचालित नियंत्रण प्रणाली, मुख्य रूप से पावर ग्रिड में वर्तमान मापदंडों क |
मापन नेटवर्क: |
तीन-चरण चार-तार V34/ तीन-चरण तीन-तार V33 |
सटीकता स्तर - पावर मीटरिंग: |
सक्रिय शक्ति 0.5, प्रतिक्रियाशील शक्ति 1.0, कनवर्टर आउटपुट 0.5 |
प्रदर्शन: |
एलईडी डिजिटल ट्यूब डिस्प्ले की एक पंक्ति, उच्च दृश्यता |
उत्पाद का नाम: |
एकल-चरण स्मार्ट एमीटर |
विस्तार: |
इनपुट सिग्नल सीधे करंट और ट्रांसफार्मर से हो सकता है, और इनपुट पैरामीटर अनुपात को साइट पर प्रोग्राम |
वर्तमान मूल्यांकित: |
एसी5ए/एसी1ए |
तकनीकी सूचकांक - संचार इंटरफ़ेस: |
दो RS485 संचार पोर्ट, Modbus-RTU संचार प्रोटोकॉल |
आवेदन: |
पावर ग्रिड के लिए उपयुक्त, स्वचालित नियंत्रण प्रणाली, मुख्य रूप से पावर ग्रिड में वर्तमान मापदंडों क |
मापन नेटवर्क: |
तीन-चरण चार-तार V34/ तीन-चरण तीन-तार V33 |
सटीकता स्तर - पावर मीटरिंग: |
सक्रिय शक्ति 0.5, प्रतिक्रियाशील शक्ति 1.0, कनवर्टर आउटपुट 0.5 |
संक्षेप में

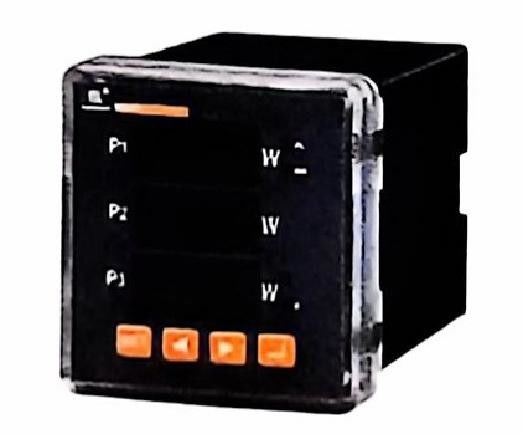

तीन-चरण बुद्धिमान ऊर्जा दर मीटर उच्च सटीकता के साथ विद्युत नेटवर्क में तीन-चरण सक्रिय शक्ति दर या तीन-चरण प्रतिक्रियाशील शक्ति दर को माप सकता है,और वैकल्पिक रूप से RS485 संचार शक्ति और ऊपरी और निचली सीमा अलार्म कार्यों के साथइसमें आसान कनेक्शन और स्थापना, सरल वायरिंग, सुविधाजनक रखरखाव, छोटी इंजीनियरिंग मात्रा, फील्ड प्रोग्राम करने योग्य सेटिंग इनपुट पैरामीटर आदि की विशेषताएं हैं।और उद्योग में विभिन्न पीएलसी और औद्योगिक नियंत्रण कंप्यूटरों के साथ नेटवर्किंग संचार को पूरा कर सकते हैं.
विशिष्टता
मापः तीन चरण सक्रिय शक्ति या तीन चरण प्रतिक्रियाशील शक्ति
डिस्प्लेः एलईडी डिजिटल ट्यूब डिस्प्ले की एक पंक्ति, उच्च दृश्यता
संचारः RS485 संचार, MODBUS-RTU संचार प्रोटोकॉल (वैकल्पिक)
आउटपुटः दो रिले आउटपुट (वैकल्पिक)
विस्तारः इनपुट सिग्नल सीधे वर्तमान और ट्रांसफार्मर से हो सकता है और इनपुट पैरामीटर अनुपात को साइट पर प्रोग्राम किया जा सकता है
उद्देश्य; यह बिजली ग्रिड और स्वचालित नियंत्रण प्रणाली के लिए उपयुक्त है, मुख्य रूप से बिजली ग्रिड में तीन चरण बिजली मापदंडों को मापने
उत्पाद का मॉडल और आकार
| मॉडल संख्या | CQ42-3P/3Q | CQ96-3P/3Q | CQ80-3P/3Q | CQ72-3P/3Q | CQ48-3P/3Q |
| चेहरे के फ्रेम का आकार | 120*120 | 96*96 | 80*80 | 72*72 | 48*96 |
| खोलने का आकार | 111*111 | 91*91 | 76*76 | 67*67 | 45*91 |
तकनीकी सूचकांक
| तर्क | |||
| सटीकता स्तर | पावर मीटरिंगः सक्रिय शक्ति 0.5, प्रतिक्रिया शक्ति 1.0, कनवर्टर आउटपुट 0.5 | ||
| प्रदर्शन मोड | एलसीडी डिस्प्ले / 12-बिट एलईडी डिस्प्ले | ||
| संकेत दर्ज किया गया है | माप नेटवर्क | तीन-चरण चार-वायर V34/ तीन-चरण तीन-वायर V33 | |
| वोल्टेज | नामित मूल्य | AC380V/AC100V | |
| अतिभार | अवधिः 1.2 बार तत्कालः 2 बार (10 सेकंड) | ||
| शक्ति अपव्यय | <1VA ((प्रति चरण) | ||
| प्रतिबाधा | >300kΩ | ||
| विद्युत धारा | नामित मूल्य | AC5A/AC1A | |
| ओवर ड्यूटी | अवधिः 1.2 बार तत्कालः 2 बार (10 सेकंड) | ||
| शक्ति अपव्यय | <0.4VA ((प्रति चरण) | ||
| प्रतिबाधा | < 2 m Ω | ||
| आवृत्ति | 45-65 हर्ट्ज | ||
| हार्मोनिक तरंग | वोल्टेज और वर्तमान कुल हार्मोनिक सामग्री और 3-15 विषम हार्मोनिक घटक | ||
| विद्युत ऊर्जा | दो दिशा सक्रिय और प्रतिक्रियाशील ऊर्जा माप | ||
| विद्युत स्रोत | कार्य का दायरा | AC/DC85~264V | |
| शक्ति अपव्यय | <5VA | ||
| कार्य और ऊर्जा मॉड्यूल | विद्युत ऊर्जा धड़कन | निष्क्रिय ऑप्टोकपलर आउटपुट | |
| संचार इंटरफेस | दो RS485 संचार पोर्ट, Modbus-RTU संचार प्रोटोकॉल | ||
| संचार बाउड दरः 4800-9600, कोई समता जांच नहीं N81, E81, या 081 | |||
| दूसरा RS485 संचार पोर्ट PROFIBUS-DP के रूप में कॉन्फ़िगर किया जा सकता है | |||
| स्विचिंग इनपुट | निष्क्रिय सूखी जंक्शन इनपुट | ||
| स्विच आउटपुट | सीमा से अधिक अलार्म या रिमोट रिले आउटपुट क्षमता AC5A/250V,DC5A/30V | ||
| कनवर्टर आउटपुट | 0~20mA/4~20mA/0~5V/1~5V कन्वर्टर आउटपुट, कन्वर्टर आइटमों की प्रोग्राम करने योग्य सेटिंग और संबंधित आउटपुट मान | ||
| कार्य वातावरण | परिवेश का तापमानः -10~55°C, सापेक्ष आर्द्रता <93%, कोई संक्षारक गैस स्थान नहीं, ऊंचाई <2500M | ||
| भंडारण वातावरण | -20~75°C, सापेक्ष आर्द्रता ≤93% | ||
| घड़ी त्रुटि | < 0.5 एस/डी | ||
| सुरक्षित | इन्सुलेशन | शेल के लिए संकेत, शक्ति और आउटपुट टर्मिनल का प्रतिरोध >100MΩ है | |
| वोल्टेज का सामना करना | इनपुट वोल्टेज >2kV, इनपुट और आउटपुट >1kV, पावर सप्लाई और आउटपुट >2kV |
||
